رابط Dante با ورودی MIC خط 2 ورودی x 2

از شما استقبال می شود که برای خرید آخرین فروش ، قیمت پایین و با کیفیت بالا به کارخانه ما آمده اید. ما مشتاقانه منتظر همکاری با شما هستیم.

مدل:DWP22X

ارسال استعلام

توضیحات محصول

DWP22X یک رابط DANTE جمع و جور است که دو ورودی آنالوگ (MIC/LINE) را به Dante و دو کانال Dante به خروجی های XLR متعادل تبدیل می کند. هر ورودی دارای سود قابل تنظیم (-20db تا +20db) ، قدرت فانتوم 48V قابل تعویض و LED های سیگنال/کلیپ است. With 24-bit high-resolution conversion, it ensures pristine audio quality. این واحد از قدرت POE و 24V DC پشتیبانی می کند ، با LED های جلوی صفحه برای قدرت و وضعیت همگام سازی شبکه.

چرا محصول ما را انتخاب می کنیم؟

1. شرکت نوآورانه

Audio FHB توسط نوآوری هدایت می شود. ما به طور مداوم در حال توسعه فن آوری های جدید هستیم که روش های صرفه جویی در وقت را ارائه می دهد که به نفع شما و شبکه فروشنده ما است. راه حل های نوآورانه ما بر روی موارد استفاده روزمره و اینکه چگونه محصولات ما می توانند زمان نصب را کاهش دهند ، نیاز به تعمیر و نگهداری ، افزایش بهره وری را کاهش داده و قابلیت اطمینان طولانی مدت را برای شما فراهم می کنند.

2. خط محصولات گسترده و عمیق

ما بیش از 200 محصول صوتی و تصویری ، و همچنین مجموعه ای از محصولات دانته ، مانند پردازنده سیگنال دانته ، دستگاه رابط دانته ، پنل بلوتوث دانته ، میکروفون دانته و بلندگو دانته و غیره را ارائه می دهیم ...

تیم پشتیبانی پیشرو در صنعت ما انتخاب محصول مناسب و ارائه راه حل های مناسب سیستم را برای شما آسان می کند.

3. خدمات حرفه ای و سریع

24 ساعت خدمات آنلاین برای ارائه پیشنهادات و راه حل برای مشتری.

پشتیبانی فنی پس از فروش /نگهداری محصول

دستورالعمل سیم کشی/نصب/اشکال زدایی

4. راه حل های OEM/ODM

طراحان سیستم حرفه ای برای کمک به انتخاب محصول و طراحی سیستم برای تأمین نیازهای خاص شما.

ویژگی های اصلی:

DWP22X رابط دانته را برای دو ورودی / خروجی فراهم می کند

• با دو کانال استاندارد XLR MIC یا خط صوتی به شبکه دانته تبدیل می شوند

• MIC/LINE قابل انتخاب در هر ورودی است

• MIC/LINE قابل تنظیم از -20 dB به +20dB برای هر کانال ورودی

• قدرت فانتوم 48 ولت قابل تعویض در هر ورودی برای میکروفون کندانسور

• هر سیگنال ورودی/کلیپ ورودی صوتی در پنل جلویی

• دو سطح خط خروجی صوتی متعادل XLR از شبکه دانته

• دو کانال خروجی در پنل عقب (مربوط به دو خروجی XLR)

• وضوح بالا 24 بیتی آنالوگ را به دیجیتال و دیجیتال به آنالوگ تبدیل می کند

• LED ها وضعیت همگام سازی برق و شبکه را در پنل جلو نشان می دهد

• از منبع تغذیه خارجی 24VDC خارجی یا POE استفاده می شود

• عملکرد عادی با POE فعال کردن سوئیچ شبکه

مشخصات محصول

شبکه دانته به خط /میکروفون
بازده	بلوک ترمینال قابل جدا شدن XLRX2 ، 5p
سطح خروجی	-10 DBU اسمی (خط) -10 DBU اسمی (MIC)
سطح خروجی	+10 DBU حداکثر
ولتاژ خروجی	+20dbu (افزایش خروجی 0DB)
امپدانس خروجی	150 Ω متعادل ؛ 75 Ω نامتعادل
پاسخ فراوانی	20 هرتز تا 20 کیلوهرتز (0.5 ± dB)
thd+n	<0.1 ٪
سر و صدا	<-75 db
CMRR	> 65 دسی بل (50 هرتز تا 120 هرتز)
ورودی های میکروفون/خط به شبکه دانته
ورودی های میکروفن
ورودی	XLR X 2
سود	میکروفون کندانسور: 40 دسی بل
میکروفون پویا:	60 دسی بل
سطح ورودی برای +4 DBU	-36 DBU (کندانسور) -56 dbu (پویا) -36 dbu (حداکثر)
امپدانس ورودی	40 اوه
قدرت فانتوم	48 ولت
پاسخ فراوانی	20 هرتز تا 20 کیلوهرتز (0.5 ± dB)
thd+n	<0.1 ٪
سر و صدای زیر +4 DBU:	<-70 db
CMRR	> 70 دسی بل (50 هرتز تا 120 هرتز)
متقاطع	<85 دسی بل (20 هرتز تا 20 کیلوهرتز
ورودی های خط
ورودی	XLR X 2
سطح ورودی برای +4 DBU	+4 DBU (متعادل) ؛ -10 DBV (نامتعادل)
امپدانس ورودی	> 40 اوه
پاسخ فراوانی	20 هرتز تا 20 کیلوهرتز (0.5 ± dB)
thd+n	<0.1 ٪
سر و صدای زیر +4 dbu	<-75 db
CMRR	> 60 دسی بل (50 هرتز تا 120 هرتز)
متقاطع	<75 دسی بل (1 کیلوهرتز ، هر خط به هر کانال MIC) ، <70 دسی بل (20 هرتز تا 20 کیلوهرتز)
کانال
فرستنده/گیرنده	2/2
میزان انتقال	100 مگابیت در ثانیه
وضوح	16/24/32 بیت
میزان نمونه برداری	44.1 کیلوهرتز ، 48 کیلوهرتز.
رابط دانته	جک RJ45
اتصالات قدرت	ترمینال 2 پین یورو ، جک برق
نیازهای	24 vdc @ 180 ma به علاوه بارهای فانتوم متصل یا POE
ابعاد	116 میلی متر (W) × 114.5 میلی متر (ساعت) 53.1 میلی متر (D) - DWP22X -US
ابعاد	87 میلی متر (W) × 87.5 میلی متر (ساعت) 53.1 میلی متر (D) - DWP22X -EU
وزن: 0.29 کیلوگرم-DWP22X-US	0.29 کیلوگرم-DWP22X-US 0.28 کیلوگرم-DWP22X-EU

کاربرد محصول

پانل رابط خروجی 2CH DANTE Interface 2 Mic/Line X 2 برای برنامه های صوتی حرفه ای مانند اتاق های کنفرانس ، تنظیمات صوتی زنده ، استودیوهای پخش شده و سیستم های AV نصب شده مناسب است ، جایی که قابل اعتماد به آنالوگ و تبدیل آنالوگ به Dante در یک فاکتور فشرده و بدون شکل است. طراحی دیواری آن باعث می شود ضمن حفظ عملکرد صوتی با کیفیت بالا ، ادغام تمیز و کارآمد را در محیط های مختلف فراهم کند.

عمل محصول

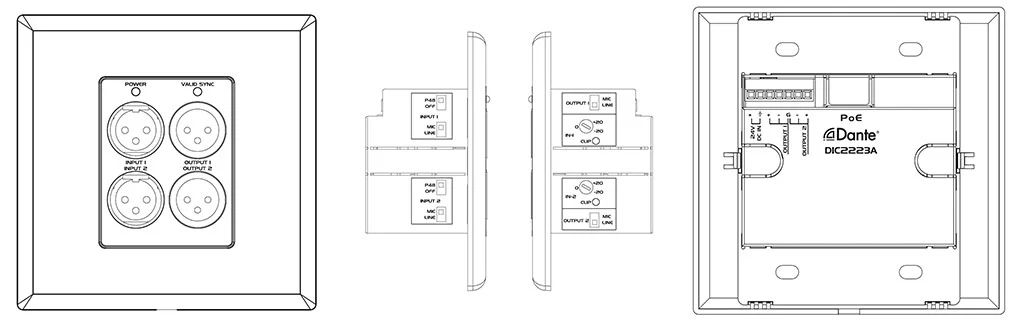

Dante Interface With Mic Line 2 Inputs X 2 Outputs

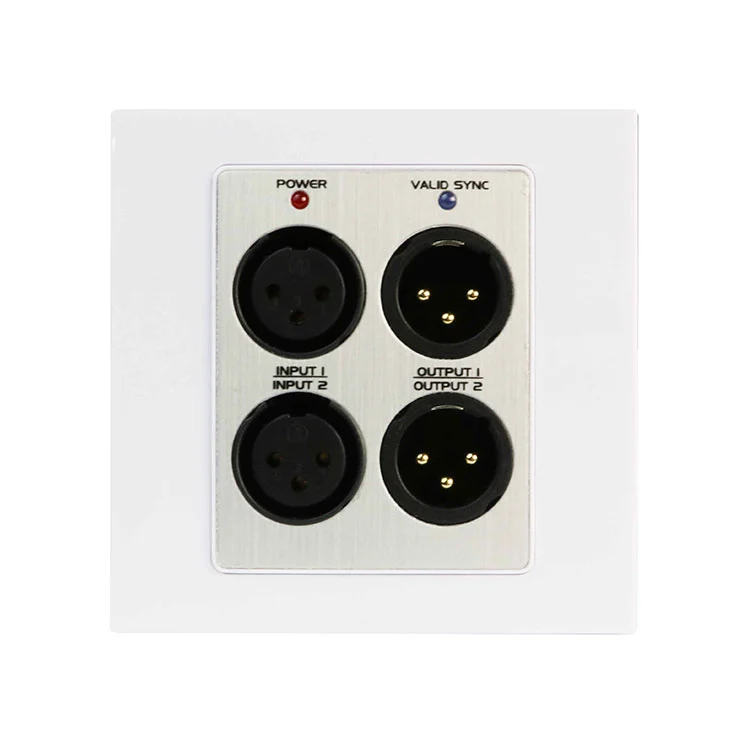

1. دو ورودی XLR ، سیگنال صوتی میکروفون یا خط را بپذیرید.

2. دو خروجی XLR ، قابل انتخاب برای MIC یا سیگنال صوتی خط.

3. نشانگر LED برق.

4. SYNC LED وضعیت شبکه دانته را نشان می دهد.

5. انتخاب کننده ورودی

خط:منبع خط متعادل یا نامتعادل را می پذیرد.

MIC:سیگنال میکروفون پویا یا کندانسور را می پذیرد.

48V:در هنگام اتصال میکروفون OnDenser ، قدرت فانتوم 48 ولت را فراهم می کند.

6. انتخاب کننده خروجی:t خروجی ها به خط یا میکروفون با دامنه افزایش متفاوت.

7. کنترل افزایش ورودی:سطح افزایش سیگنال ورودی را در کانال ورودی ACH تنظیم کنید.

8. کلیپ سیگنال LED در هر کانال ورودی

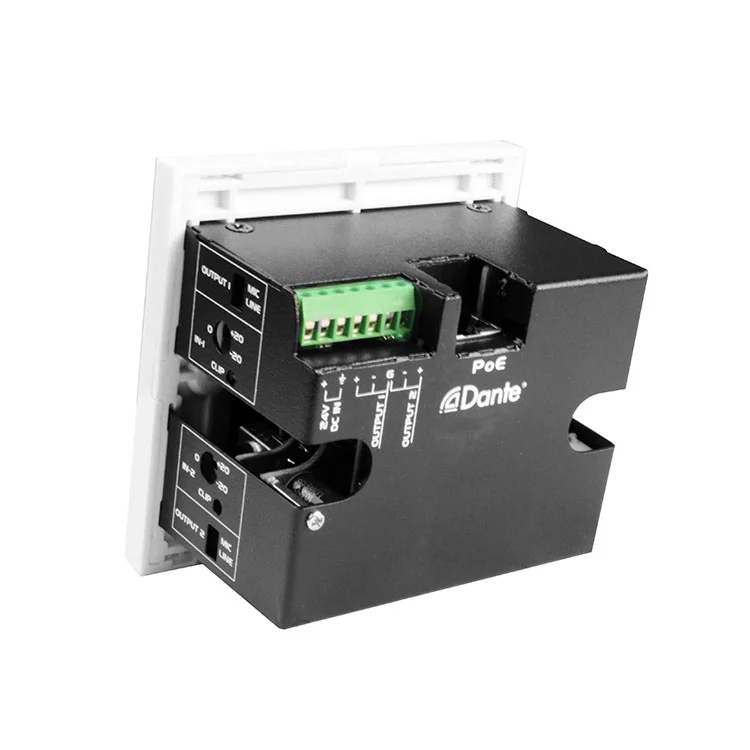

9. خروجی های ترمینال یورو:

دو کانال دانته را به خروجی های خط آنالوگ تبدیل می کند. این دو خروجی به موازات پانل جلوی خروجی n هستند.

بندر 10.RJ45:با استفاده از CAT5 قادر به اتصال به شبکه دانته.

توجه:هنگام استفاده از سوئیچ شبکه فعال POE ، DWP22X می تواند از POE استفاده و بهره برداری شود.

11 قدرت:DC 24V را به بلوک ترمینال یا جک ورودی DC وصل کنید. توجه: اگر DC 24V و POE هر دو در DWP22X حضور داشته باشند ، این واحد از DC 24V کار می کند. و هنگامی که DC 24V حذف شد ، قدرت به طور خودکار به POE Power تغییر می یابد.
