ورودی 4 میکروفون و خط رابط دانته

شرکت فناوری صوتی Shenzhen FHB ، Ltd تولید کننده و تأمین کننده چین است که عمدتاً Dante DSP ، رابط دانته ، سیستم صوتی را با سالها تجربه تولید می کند. امیدوارم با شما رابطه تجاری برقرار کنم.

مدل:DB0404

ارسال استعلام

توضیحات محصول

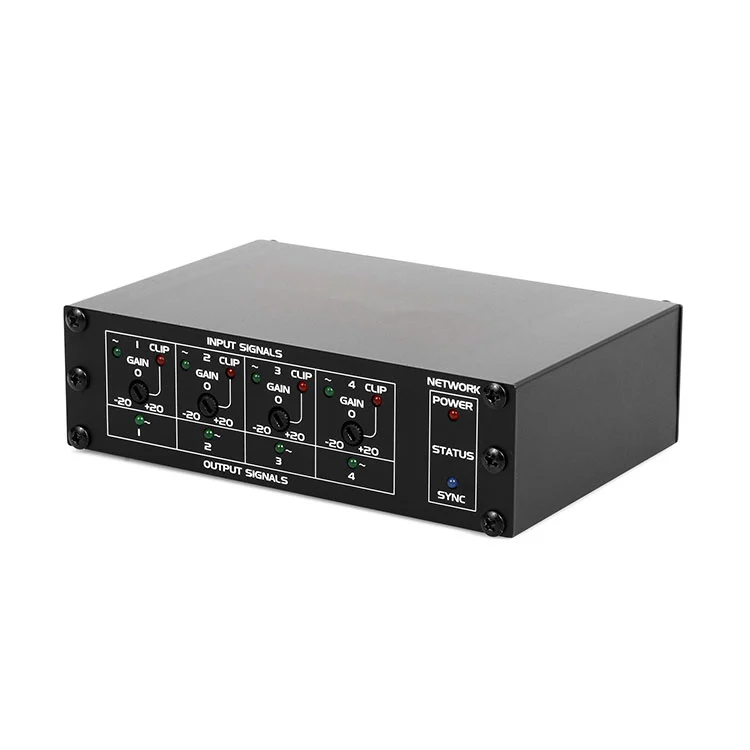

DB0404 یک رابط صوتی Dante-to-Analog با کارایی بالا است و تبدیل چهار کانال را در هر دو جهت ارائه می دهد-DANTE به خروجی های آنالوگ و ورودی های آنالوگ به دانته.

پورت RJ45 را با استفاده از کابل استاندارد CAT5 به سوئیچ اترنت وصل کنید ، سپس از کنترلر Dante برای مسیریابی سیگنال ها با حداقل تأخیر در شبکه دانته خود استفاده کنید. این یکپارچه سازی یکپارچه با سایر دستگاه های سازگار با دانته را تضمین می کند.

ویژگی های اصلی:

DB0404 یک رابط کاربری با کیفیت بالا و با کیفیت بالا است که چهار ورودی آنالوگ (قابل تعویض بین MIC/LINE با کنترل افزایش و قدرت فانتوم) و چهار خروجی آنالوگ متعادل را ارائه می دهد-همه از طریق دانته کاملاً قابل مسیر است.

✔ 24 بیتی A/D & D/A تبدیل برای صوتی بکر

✔ LED های کلیپ/سیگنال در هر کانال برای نظارت در زمان واقعی

قدرت فانتوم 48 ولت در تمام ورودی های MIC

✔ POE یا گزینه های قدرت 24VDC

✔ شاخص های همگام سازی شبکه Dante Network

این برای استودیوها ، صدای زنده و پخش مناسب است ، ادغام یکپارچه در هر اکوسیستم دانته را تضمین می کند.

مشخصات محصول

شبکه دانته به خطوط سطح خط
بازده	بلوک ترمینال قابل جدا شدن 5p ، متعادل/نامتعادل
سطح خروجی	-10 DBU اسمی
سطح خروجی	+10 DBU حداکثر
ولتاژ خروجی:	+20dbu (افزایش خروجی 0DB)
امپدانس خروجی	150 _ متعادل ؛ 75 _ نامتعادل
پاسخ فراوانی	20 هرتز تا 20 کیلوهرتز (0.5 ± dB)
thd+n	<0.1 ٪
سر و صدا	<-75db
متقاطع	<85 دسی بل (20 هرتز تا 20 کیلوهرتز)
ورودی های میکروفون/خط به شبکه دانته
ورودی های میکروفن
ورودی	ترمینال 7 پین یورو ، متعادل
سود	میکروفون کندانسور: 40 دسی بل
میکروفن پویا	60 دسی بل
سطح ورودی برای +4 DBU	-36 DBU (کندانسور)
	-56 dbu (پویا)
	-36 dbu (حداکثر)
امپدانس ورودی	40 __
قدرت فانتوم	48 ولت
پاسخ فراوانی	20 هرتز تا 20 کیلوهرتز (0.5 ± dB)
thd+n	<0.1 ٪
سر و صدای زیر +4 dbu	<-70 db
CMRR	> 70 دسی بل (50 هرتز تا 120 هرتز)
متقاطع	<70 دسی بل (20 هرتز تا 20 کیلوهرتز)
ورودی های خط
ورودی	ترمینال 7 پین یورو ، متعادل
سطح ورودی برای +4 DBU	+4 DBU (متعادل) ؛ -10 DBV (نامتعادل)
امپدانس ورودی	> 40 _
پاسخ فراوانی	20 هرتز تا 20 کیلوهرتز (0.5 ± dB)
thd+n	<0.1 ٪
سر و صدای زیر +4 dbu	<-75 db
CMRR	> 60 دسی بل (50 هرتز تا 120 هرتز)
متقاطع	<75 دسی بل (1 کیلوهرتز ، هر خط به هر کانال MIC) ،
متقاطع	<70 دسی بل (20 هرتز تا 20 کیلوهرتز)
سر اتاق بالاتر +4 dbu	> 18 دسی بل
کانال
فرستنده/گیرنده	2/2
میزان انتقال	100 مگابیت در ثانیه
وضوح	16/24/32 بیت
میزان نمونه برداری	44.1 کیلوهرتز ، 48 کیلوهرتز.
رابط دانته	جک RJ45
اتصالات قدرت	ترمینال 2 پین یورو ، جک برق
نیاز قدرت	24 vdc @ 180 ma به علاوه بارهای فانتوم متصل یا POE
ابعاد	143mm (W) × 45mm (H) × 93mm (D)
وزن	0.7 کیلوگرم

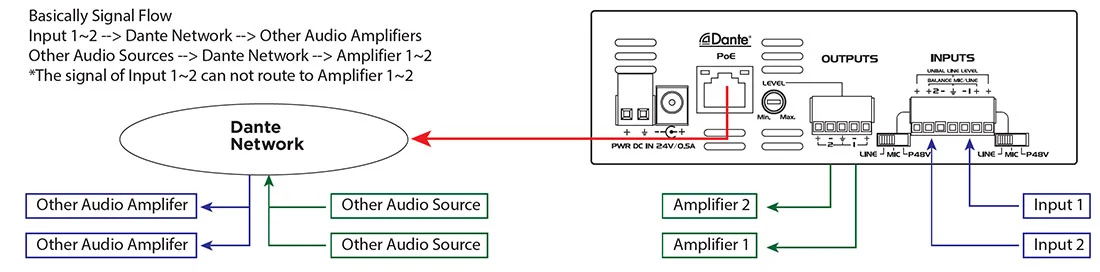

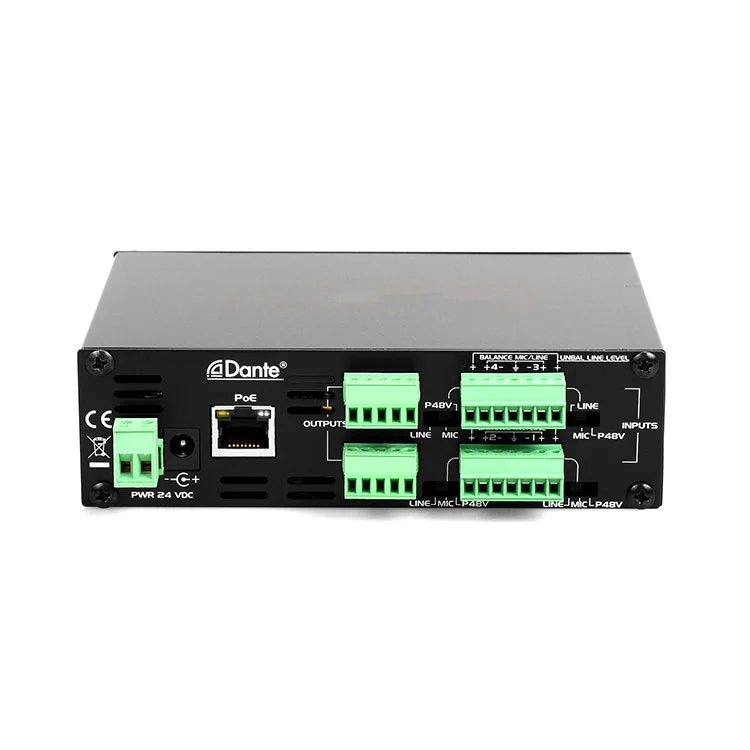

اتصال محصول

4 Mic And Line Inputs Dante Interface

1. حجم خط:کنترل را برای سطح خروجی بدست آورید.

2. ورودی ترمینال یورو:سیگنال صوتی را به شبکه دانته دریافت کنید.

3. RJ-45 PORT:با استفاده از کابل CAT5 برای اتصال به شبکه دانته.

توجه:سوئیچ اترنت نیاز به منبع تغذیه POE دارد.

4. SYNC LED:وضعیت شبکه دانته را نشان می دهد.

کاربرد محصول

ورودی 4 میکروفون و خط رابط Dante یک رابط صوتی حرفه ای مبتنی بر پروتکل شبکه دانته است که از 4 ورودی میکروفون/خط و 4 خروجی پشتیبانی می کند. مزیت اصلی آن انتقال سیگنال های صوتی با کیفیت بالا و کم از طریق شبکه های IP است که برای سناریوهایی که نیاز به سیم کشی انعطاف پذیر ، انتقال از راه دور یا ادغام صوتی چند کاناله دارند مناسب است. این مناسب برای صدای زنده ، تولید جاده/تولید جریان ، سیستم کنفرانس مناسب است.
