ماتریس صوتی دیجیتال MU-0808 8×8

FHBAVTEC MU-0808 8×8 Digital Audio Matrix یک پردازنده ماتریس صوتی دیجیتال 8×8 درجه سازمانی است که برای مسیریابی سیگنال پیچیده، اختلاط دقیق و پردازش دینامیکی پیشرفته در محیط های حرفه ای AV مهندسی شده است. MU‑0808 با استفاده از یک موتور استاندارد صنعتی ADI SHARC 21489 DSP که در SIMD 450 مگاهرتز کار می‌کند، اجرای صوتی با تأخیر بسیار کم و وفاداری صدایی بکر را در سراسر اتاق‌های هیئت مدیره شرکت‌ها، سالن‌های آموزش عالی، امکانات دولتی، و رویدادهای فضایی چندگانه ارائه می‌دهد.

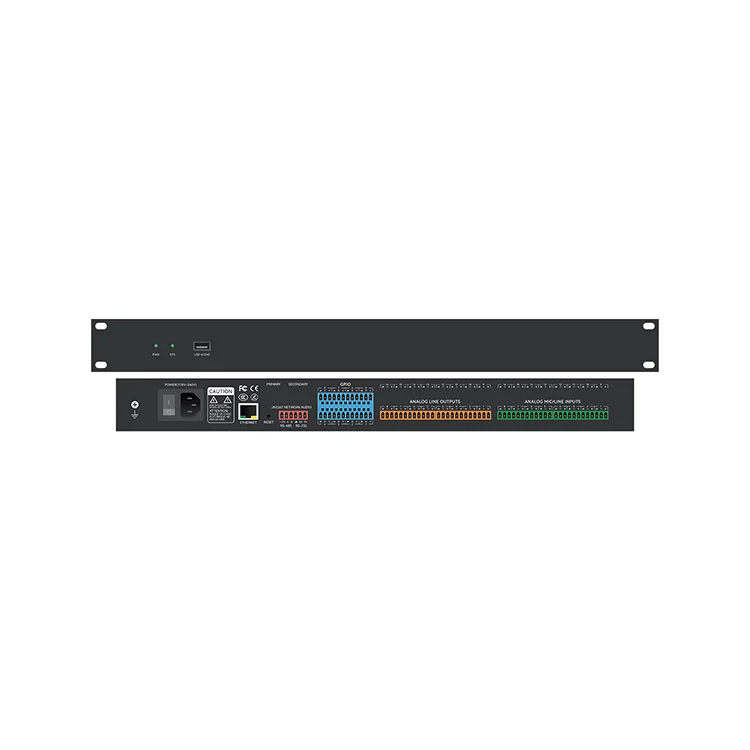

MU‑0808 که در یک شاسی فولادی فشرده 1U روی قفسه قرار گرفته است، الگوریتم‌های ضروری DSP صوتی از جمله لغو اکو آکوستیک (AEC)، سرکوب بازخورد تطبیقی (AFC)، کنترل نویز فعال (ANC)، Gain-Sharing، E-MiQAuto-Ramic و Echo Echo را یکپارچه می‌کند. فشرده سازی و مسیریابی ماتریسی. با رابط های کنترل چند پروتکلی از جمله اترنت (TCP/IP)، RS232، RS485، و درگاه های منطقی GPIO قابل تنظیم، MU‑0808 قابلیت یکپارچه سازی یکپارچه را برای سیستم های AV مدرن فراهم می کند.

ویژگی های کلیدی

• 8 ورودی آنالوگ و 8 خروجی آنالوگ:کانکتورهای ترمینال بلوک متعادل فونیکس که از سیگنال های خط/میکرون با کنترل بهره فردی پشتیبانی می کنند.

•ADI SHARC 21489 DSP Architecture:پردازنده ممیز شناور SIMD با کارایی بالا 450 مگاهرتز که الگوریتم‌های صوتی بی‌درنگ را مدیریت می‌کند.

•وضوح صوتی حرفه ای:نرخ نمونه برداری دیجیتال 24 بیت / 48 کیلوهرتز که تبدیل صوتی شفاف و محدوده دینامیکی را ارائه می دهد.

• لغو اکو آکوستیک (AEC):الگوریتم AEC شتاب‌دهنده سخت‌افزاری، بازخورد صوتی و پژواک‌های صوتی دوردست را در طول کنفرانس‌های ویدئویی از راه دور حذف می‌کند.

• کنترل خودکار بازخورد (AFC):الگوریتم پویا فیلتر شکاف بازخورد صوتی (زوزه کشیدن) را در زمان واقعی شناسایی و سرکوب می کند.

• کنترل نویز فعال (ANC) و اختلاط خودکار:کاهش نویز پس‌زمینه همراه با اختلاط خودکار اشتراک‌گذاری افزایش برای مدیریت چند میکروفون.

• EQ و دینامیک جامع:EQ پارامتری چند باندی (PEQ)، EQ گرافیکی، فیلترهای High-Pass/Low-Pass، Expander، Compressor، Limiter و Dynamic Noise Gate.

• مسیریابی ماتریس و تاخیر کانال:تخصیص و اختلاط خودسرانه سیگنال در نقاط متقاطع 8×8 با تأخیر قابل تنظیم تا 1200 میلی ثانیه در هر کانال.

• رابط کلاس صوتی USB:رابط صوتی USB 1-in/1-out بدون راننده برای ادغام یکپارچه با پلتفرم های نرم افزاری کدک (Zoom، Microsoft Teams، Webex).

• یکپارچه سازی GPIO قابل تنظیم:8 پورت ورودی/خروجی عمومی قابل برنامه ریزی برای منطق سوئیچ، فراخوانی صحنه و قطع اضطراری.

• کنترل سیستم انعطاف پذیر:پشتیبانی از فرمان دو طرفه از طریق اترنت، RS232 و RS485 برای سیستم‌های کنترل شخص ثالث و اتوماسیون ردیابی دوربین.

• محفظه رک 1U:طراحی استاندارد 19 اینچی 1U قابل نصب در قفسه برای استقرار یک قفسه بدون درز.

پردازش هسته DSP

ماتریس صوتی دیجیتال 8×8 MU-0808 یک معماری ماتریس DSP بصری و منعطف را ارائه می‌کند که به ادغام‌کنندگان سیستم‌ها اجازه می‌دهد زنجیره‌های پردازش سیگنال را مطابق با الزامات صوتی محل خاص سفارشی کنند:

• AEC (لغو اکو آکوستیک): لغو اکو با کارایی بالا برای کنفرانس تعاملی تمام دوبلکس بهینه شده است و از بازخورد بلندگوهای دوردست جلوگیری می کند.

• AFC (سرکوب بازخورد تطبیقی): تشخیص بازخورد در زمان واقعی و فیلتر فرکانس ناچ تطبیقی ​​برای حفظ حداکثر سود سیستم قبل از بازخورد.

• میکسر خودکار (الگوریتم Gain-Sharing): به طور خودکار افزایش را در چندین کانال میکروفون فعال متعادل می‌کند تا بهره سیستم و قابلیت درک گفتار را حفظ کند.

• مجموعه تساوی: فیلترهای PEQ چند باند مستقل، EQ گرافیکی، High-Pass، Low-Pass، و All-Pass برای تنظیم دقیق بلندگو و تصحیح اتاق.

• Dynamics Suite: بسط دهنده های ورودی/خروجی، کمپرسورها، محدود کننده ها، کنترل کننده های محدوده دینامیک و دروازه های نویز برای مدیریت فضای سر.

• مسیریابی و تراز ماتریس: تخصیص نقطه متقاطع با کنترل فاز، ترمیم افزایش، و تراز دیجیتال تاخیر تا 1200 میلی ثانیه در هر خط خروجی.

کنترل و یکپارچه سازی سیستم

ماتریس صوتی دیجیتال 8×8 MU-0808 که برای طراحی های حرفه ای سیستم های AV مهندسی شده است، اتصال و گزینه های مدیریت قوی را ارائه می دهد:

• نرم‌افزار کنترل رایانه شخصی: نرم‌افزار اختصاصی Windows GUI به پیکربندی بصری زنجیره‌های DSP، ماتریس‌های مسیریابی، منحنی‌های پاسخ EQ و نگاشت‌های GPIO در TCP/IP اجازه می‌دهد.

• اتوماسیون متمرکز: پروتکل سریال را از طریق RS232/RS485 برای ادغام با Crestron، AMX، Extron و سایر پردازنده های کنترلی باز کنید.

• یکپارچه سازی ردیابی دوربین: خروجی دستور مستقیم سریال برای راه اندازی از پیش تنظیم های دوربین PTZ بر اساس فعالیت گیت میکروفون فعال.

• کنترل منطقی GPIO: 8 پورت منطقی چند منظوره قابل تنظیم برای بسته شدن تماس خارجی، پتانسیومترهای حجم فیزیکی، نشانگرهای LED، یا لغو اضطراری اعلام حریق.

برنامه های کاربردی هدف

• اتاق های هیئت مدیره و مراکز کنفرانس شرکتی: تقویت گفتار با کیفیت بالا و کنفرانس ویدیویی بدون اکو.

• آموزش عالی و سالن های سخنرانی: میکس خودکار چند میکروفون، ماشه ردیابی دوربین، و توزیع ماتریس اتاق.

• مراکز دولتی و فرماندهی: پردازش صوتی با قابلیت اطمینان بالا با لغو فیزیکی GPIO اضطراری.

• تالارهای چند منظوره و فضاهای رویداد: توزیع پویا صدا و هم ترازی با تاخیر منطقه.

• سیستم‌های AV تجاری: توزیع موسیقی پس‌زمینه چند منطقه‌ای و سیستم‌های ماتریس صفحه‌بندی.

مشخصات فنی

سوالات متداول

Q1: آیا FHBAVTEC MU‑0808 از لغو اکو برای پلتفرم‌های کنفرانس ویدیویی با کد نرم‌افزار مانند Zoom یا Microsoft Teams پشتیبانی می‌کند؟

پاسخ: بله. ماتریس صوتی دیجیتال 8×8 MU-0808 دارای قابلیت حذف اکو آکوستیک مبتنی بر سخت افزار (AEC) و یک رابط صوتی USB یکپارچه 1 در/1 خروجی است. با اتصال MU‑0808 به کامپیوتر اتاق کنفرانس از طریق USB، پردازنده سیگنال‌های میکروفون پردازش شده و بدون اکو را مستقیماً به Zoom، Microsoft Teams یا Webex می‌رساند و در عین حال پژواک گفتار دوردست و زوزه‌های صوتی محلی را حذف می‌کند.

Q2: MU‑0808 چگونه پیکربندی شده است، و آیا می‌توان آن را با سیستم‌های کنترل AV شخص ثالث ادغام کرد؟

پاسخ: MU‑0808 با استفاده از یک نرم‌افزار کنترل رایانه شخصی ویندوز از طریق اترنت (TCP/IP) پیکربندی شده است، که یک رابط بصری برای مسیریابی سیگنال، تنظیم EQ، پردازش پویا و مدیریت از پیش تنظیم صحنه ارائه می‌کند. برای ادغام شخص ثالث، این واحد دارای پروتکل‌های کنترل باز RS232 و RS485 است که امکان کنترل کامل از طریق کنترل‌کننده‌های ردیابی دوربین Crestron، Extron، AMX یا PTZ را فراهم می‌کند.

Q3: چه عملکردهایی را می توان به 8 پورت GPIO قابل تنظیم اختصاص داد؟

پاسخ: 8 پورت منطقی GPIO را می توان به طور مستقل به عنوان ورودی یا خروجی دیجیتال برنامه ریزی کرد. موارد رایج استفاده از یکپارچه سازی شامل اتصال دکمه های فشار فیزیکی برای فراخوانی از پیش تنظیم شده صحنه، رابط با نشانگرهای وضعیت LED، راه اندازی بی صدا شدن سیستم اضطراری از طریق بسته شدن تماس های اعلام حریق، یا اتصال پتانسیومترهای آنالوگ برای کنترل صدا منطقه نصب شده روی دیوار است.

Q4: آیا MU-0808 قدرت فانتوم را برای میکروفون های خازنی فراهم می کند و بهره چگونه تنظیم می شود؟

پاسخ: بله. همه 8 ورودی آنالوگ دارای قابلیت سوئیچ +48 ولت فانتوم توان جداگانه هستند که از طریق نرم افزار کنترل قابل تنظیم است، و آن را به طور کامل با کندانسور حرفه ای و میکروفون های مرزی سازگار می کند. بهره پری امپ ورودی از 0 تا +48 dBu در نرم افزار قابل تنظیم است تا منابع مختلف میکروفون و سطح خط را در خود جای دهد.
